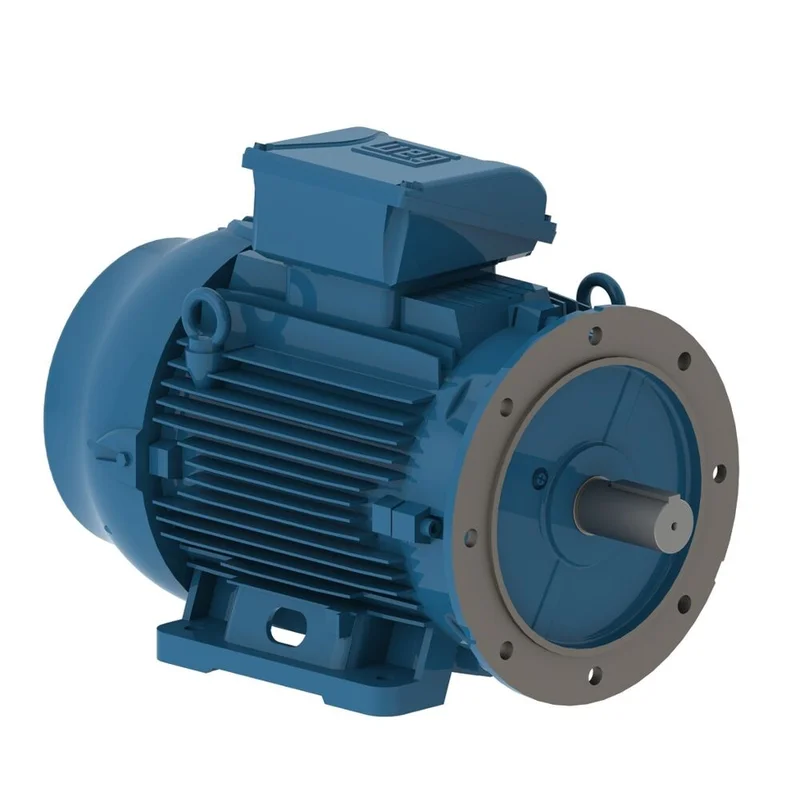

WEG W21 Multimounting – 4 kW IE3, 2-napainen (~3000 r/min), B35T (laippa + jalka)
Nopea ja energiatehokas yleismoottori teollisuus- ja prosessikäyttöön. Soveltuu erityisesti pumppuihin, puhaltimiin, kuljettimiin, puhallinkaappeihin ja lämmönsiirtimiin, joissa tarvitaan kompaktia ja tehokasta 3000 r/min -moottoria.
Keskeiset hyödyt
- IE3 Premium Efficiency: pienempi energiankulutus ja alemmat elinkaarikustannukset
- Multimounting: alumiinirunko, irrotettavat jalat ja kääntyvä liitäntäkotelo (90° välein) → helppo konfiguroida ilman koneistusta
- IEC-yhteensopivuus: runkokoko 112M; suora vaihtomoottori valurautarunkoisten IEC-moottorien tilalle
- IP55 + TEFC/IC411: kestävä pölyä ja roiskevettä vastaan
- B35-asennus: laippa + jalka → parempi linjaus ja laipan kuormituksen jakautuminen
Sovelluksia
Pumput ja prosessipumput, puhaltimet ja ilmankäsittelykoneet, kuljettimet ja syöttölaitteet, puhallinkaapit, lämmönsiirtimet sekä muut 3000 r/min -sovellukset.
Tekniset tiedot
| Teho | 4 kW |
|---|---|
| Napamäärä | 2 (synkroninen 3000 r/min @ 50 Hz) |
| Nimellisnopeus | ≈ 2900 r/min @ 50 Hz |
| Nimellismomentti | ≈ 13,2 Nm |
| Jännitealue (katalogi) | 380–400–415 / 660–690 // 460 V, 50 Hz |
| Kytkentä (EU) | Δ 400 V / Y 690 V |
| Nimellisvirta | 7,62 A (Δ 400 V), 4,42 A (Y 690 V) |
| Tehokerroin | cos φ ≈ 0,86 |
| Hyötysuhde | ≈ 88,1 % (IE3) @ 50 Hz |
| Hyötysuhdeluokka | IE3 (IEC 60034-30-1) |
| Standardi | IEC 60034-1 |
| Kotelointiluokka | IP55 |
| Jäähdytys | IC411, TEFC (täysin suljettu, ulkojäähdytteinen) |
| Käyttöluokka | S1 (jatkuva) |
| Eristysluokka | F |
Mekaaniset ominaisuudet
| Sarja | WEG W21 Aluminium Multimounting |
|---|---|
| Runkokoko | IEC 112M |
| Runkomateriaali | Alumiini |
| Asennus | B35 (laippa + jalka), liitäntäkotelo kääntyvä 90° välein |
| Jalat | Irrotettavat (Multimounting) |
Asennusmitat – IEC 112M, B35 (viitteelliset IEC-standardin mukaan)
| B3-jalka (perusmitat) | |
|---|---|
| H – akselikorkeus | 112 mm |
| A – tassujen reikien väli, poikittain | 190 mm |
| B – tassujen reikien väli, pituus | 140 mm |
| D – akselin halkaisija | 28 mm |
| E – akselin vapaapituus | 60 mm |
| B5-laippa (B35-kokoonpano, FF215-tyyppi) | |
|---|---|
| P – laipan ulkohalkaisija | 250 mm |
| M – pulttikehän halkaisija | 215 mm |
| N/C – keskitys / kaulus | 180 mm |
| Kiinnitysreiät | 4 × 14 mm |
Huom. Mitat ovat IEC-tyypillisiä arvoja 112M/B35:lle. Varmista akseliprofiili (uritus) ja mahdolliset erikoissovitteet ennen tilausta.
