Tuotekuvaus

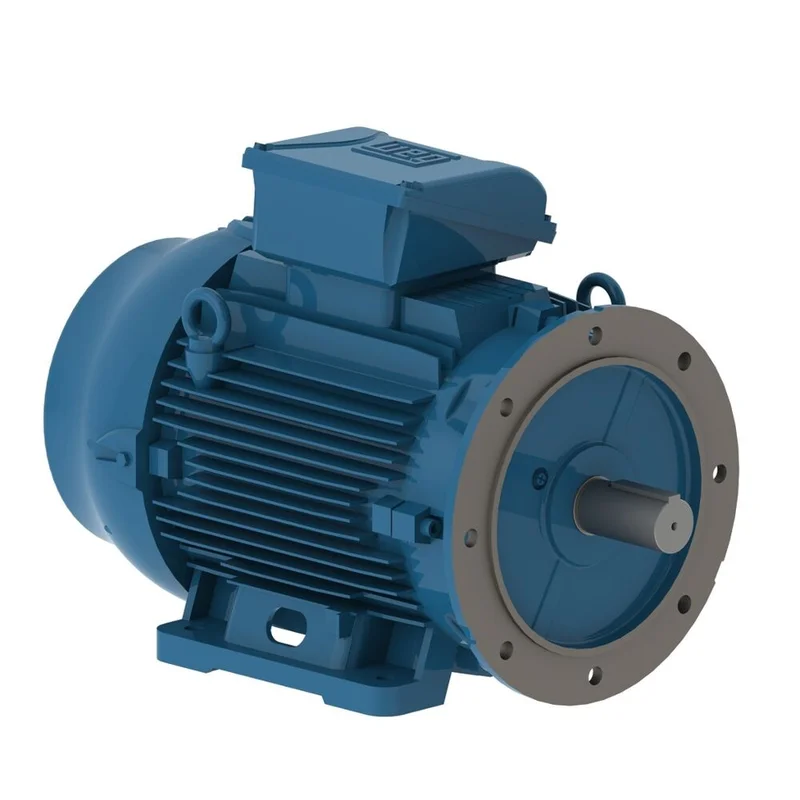

WEG W21 Multimounting – 15 kW IE3, 2-napainen (~3000 r/min), B35T (laippa + jalka)
Tehokas 2-napainen yleismoottori raskaaseen teollisuus- ja prosessikäyttöön. B35-asennus mahdollistaa pulttauksen laipasta suoraan koneeseen ja rungon tukemisen jaloista, mikä helpottaa linjausta ja parantaa mekaanista jäykkyyttä. Alumiinirunko on kevyt mutta jäykkä, ja irrotettavat jalat (Multimounting) mahdollistavat useat IEC-asennusmuodot ilman koneistusta. Liitäntäkotelo kääntyy 90° välein, joten kaapelointi onnistuu ylhäältä tai sivuilta.
Edut
- IE3 Premium Efficiency – pienempi energiankulutus ja alemmat elinkaarikustannukset
- TEFC, IC411 – täysin suljettu, ulkojäähdytteinen rakenne
- Multimounting – irrotettavat jalat, IEC-yhteensopivat asennusvaihtoehdot
- IEC 160M/L -yhteensopiva – suora vaihtomoottori useimpiin kohteisiin
Tyypillisiä käyttökohteita
- Korkeanopeuksiset ja prosessipumput
- Puhaltimet ja ilmankäsittelykoneet
- Kuljettimet ja syöttölaitteet
- Kompressorit ja muut 2-napaiselle mitoitetut koneikot
Tekniset tiedot
| Teho | 15 kW |
|---|---|
| Napamäärä | 2 (synkroninen 3000 r/min @ 50 Hz) |
| Nimellisnopeus | ≈ 2950 r/min |
| Nimellismomentti | ≈ 48,6 Nm (9550·P/n) |
| Jännite / kytkentä | 400/690 V 3~ 50 Hz, Δ 400 V / Y 690 V |
| Monijännitealue | 380–400–415 / 660–690 // 460 V |
| Hyötysuhdeluokka | IE3 (IEC 60034-30-1) |
| Kotelointiluokka | IP55 |
| Jäähdytys | IC411, TEFC |
| Käyttöluokka | S1, jatkuva |
| Eristysluokka | F |
Mekaaniset ominaisuudet
| Sarja | WEG W21 Aluminium Multimounting |
|---|---|
| Runkokoko | IEC 160M/L |
| Runkomateriaali | Alumiini |
| Asennus | B35 (laippa + jalka), liitäntäkotelo kääntyvä 90° välein |
Asennusmitat (IEC 160M/L – viitteelliset)
Jalka-asennus (B3-perusmitat):
| H – akselikorkeus | 160 mm |
|---|---|
| A – tassujen reikien väli (poikittain) | 254 mm |
| B – tassujen reikien väli (pituus) | 210 mm |
| D – akselin halkaisija | 42 mm |
| E – akselin vapaapituus | 110 mm |
Laippa B5 (B35-osuus, IEC 160M/L):
| P – laipan ulkohalkaisija | ≈ 350 mm |
|---|---|
| M – pulttikehän halkaisija | ≈ 300 mm |
| N – keskityskauluksen halkaisija | ≈ 250 mm |
| Kiinnitysreiät | 4 × Ø19 mm (M16/M18-pulteille) |
