Tuotekuvaus

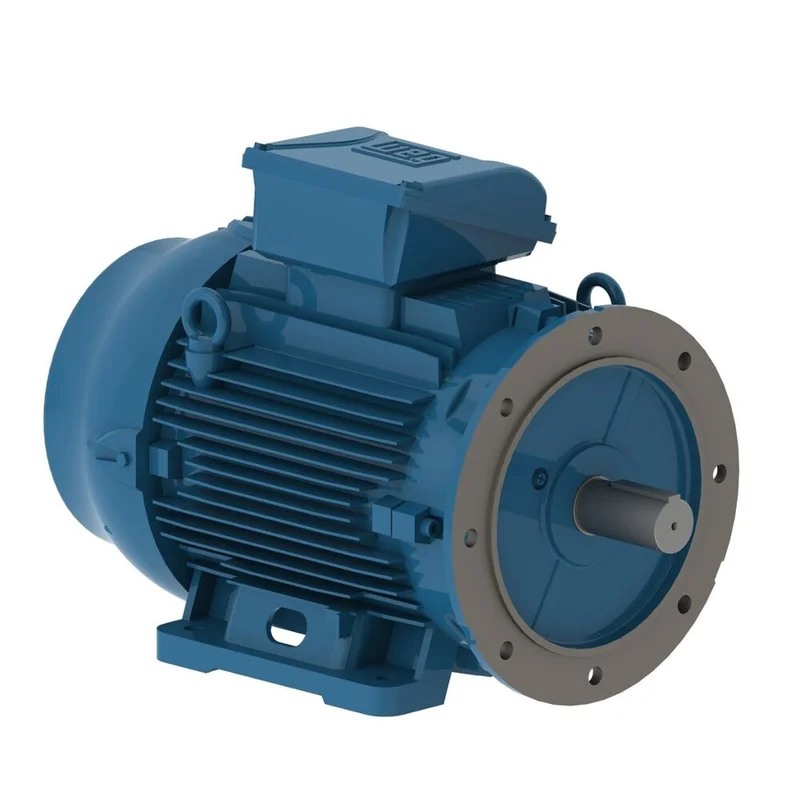

WEG W21 Multimounting – 0,75 kW IE3, 4-napainen, B35T (laippa + jalka)
Monikäyttöinen 4-napainen (~1500 r/min) yleismoottori pumppuihin, puhaltimiin, kuljettimiin ja koneikoihin. B35-rakenne mahdollistaa asennuksen laipasta koneeseen, mutta rungon tukemisen myös jaloista. Alumiinirunko, irrotettavat jalat ja 90° välein kääntyvä liitäntäkotelo helpottavat vaihtoasennuksia ja kaapelointia. Täysin IEC-mitoitettu – suora korvaaja muille IEC 80 B35 -moottoreille.
Keskeiset edut
- IE3 Premium Efficiency (IEC 60034-30-1) – pienempi sähkönkulutus, parempi elinkaaritalous
- Multimounting – irrotettavat jalat, kääntyvä liitäntäkotelo, useita asennusasentoja
- TEFC, IP55 – pölynsuojattu ja roisketiivis vaativiin ympäristöihin
- IEC-yhteensopiva – mitoitus vastaa yleisiä IEC 80 B35 -moottoreita
Tekniset tiedot
| Teho | 0,75 kW |
|---|---|
| Napamäärä | 4 (synk. 1500 r/min; nimellisnopeus tyyp. ~1430 r/min @ 50 Hz) |
| Nimellismomentti | ≈ 4,9–5,0 Nm |
| Jännite / taajuus | 3~ 230/400 V, 50 Hz (alue 220–230–240 / 380–400–415 V) |
| Kytkentä | Δ 230 V / Y 400 V |
| Hyötysuhdeluokka | IE3 (Premium Efficiency) |
| Kotelointiluokka | IP55 |
| Jäähdytys | IC411, TEFC (täysin suljettu, ulkopuolinen tuuletin) |
| Käyttöluokka | S1 (jatkuva) |
| Eristysluokka | F (lämpötilanousu tyyp. B) |
| Mallisarja | WEG W21 Aluminium Multimounting |
| Runkokoko | IEC 80 |
| Asennus | B35 (laippa + jalka), liitäntäkotelo kääntyvä 90° välein |
| Runkomateriaali | Alumiini |
Mekaaniset mitat (IEC 80, viitteelliset)
Jalka-asennus (B3-perusmitat)
| Akselikorkeus | 80 mm |
|---|---|
| Tassujen reikien väli (poikittain) | 125 mm |
| Tassujen reikien väli (pituussuunta) | 100 mm |
| Akselin halkaisija | 19 mm |
| Akselin vapaapituus | 40 mm |
Laippa B5 (B35-kokoonpano, IEC 80)
| Laipan ulkohalkaisija | ≈ 200 mm |
|---|---|
| Pulttikehän halkaisija | ≈ 165 mm |
| Keskitys/kaulus | ≈ 130 mm |
| Kiinnitysreiät | 4 kpl (M8:lle sopiva) |
Sovelluskohteet
- Pumput, paineenkorotuspumput
- Puhaltimet ja koneikot
- Kuljettimet, sekoittimet
- Muut 4-napaiselle ~1500 r/min moottorille soveltuvat laitteet
Asennusvinkit
- Tarkista laippa- ja jalustamitat sekä akselin sovitteet ennen vaihtoa
- Käytä oikeaa Δ/Y-kytkentää ja säädä moottorinsuoja nimellisvirralle
- Varmista jäähdytysilman kierto; pidä puhallin ja rivat puhtaina
