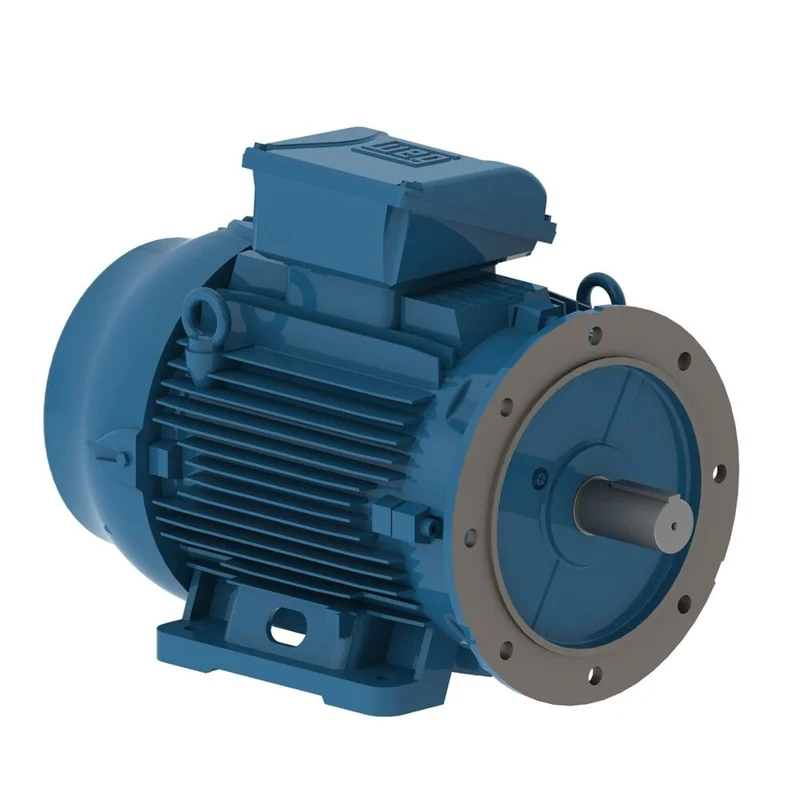

WEG W21 Multimounting – 0,55 kW IE3, 4-napainen, B35T (jalka + laippa)
Monikäyttöinen 4-napainen (~1500 r/min) yleismoottori kohteisiin, joissa tarvitaan laippa- ja jalkakiinnitys samassa rungossa. Alumiinirunko, irrotettavat jalat ja 90° välein kääntyvä liitäntäkotelo tekevät vaihdosta helppoa ilman koneistuksia. IEC 80 -runkokokoon yhteensopiva vaihtomoottori.
Keskeiset edut
- IE3 Premium Efficiency – pienempi energiankulutus, parempi elinkaaritalous
- Multimounting – irrotettavat jalat, kääntyvä liitäntäkotelo, useita asennusasentoja
- TEFC, IP55 – pölynsuojattu ja roisketiivis teollisuus-, kiinteistö- ja maatalouskäyttöön
- B35 – laippa + jalat samassa rungossa, suora korvaaja IEC 80 B35 -moottoreille
Tekniset tiedot
| Teho | 0,55 kW |
|---|---|
| Napamäärä | 4 (synk. 1500 r/min; nimellisnopeus tyyp. ~1420–1450 r/min @ 50 Hz) |
| Jännite / taajuus | 3~ 230/400 V, 50 Hz (alue 220–240 / 380–415 / 440–460 V) |
| Kytkentä | Δ 230 V / Y 400 V |
| Hyötysuhdeluokka | IE3 (IEC 60034-30-1) |
| Käyttöluokka | S1 (jatkuva) |
| Eristysluokka | F |
| Jäähdytys | IC411, TEFC (täysin suljettu, ulkopuolinen tuuletin) |
| Kotelointiluokka | IP55 |
| Nimellismomentti | ≈ 3,6–3,7 Nm @ ~1450 r/min (ohjeellinen) |
| Mallisarja | WEG W21 Aluminium Multimounting |
| Runkokoko | IEC 80 |
| Asennus | B35 (laippa + jalat), liitäntäkotelo kääntyvä 90° välein |
Mekaaniset mitat (IEC 80 – viitteelliset)
Jalka-asennus (B3-perusmitat)
| Akselikorkeus | 80 mm |
|---|---|
| Tassujen reikien väli (poikittain) | 125 mm |
| Tassujen reikien väli (pituussuunta) | 100 mm |
| Akselin halkaisija | 19 mm |
| Akselin vapaapituus | 40 mm |
Laippa (B5, IEC 80)
| Laipan ulkohalkaisija | ~200 mm |
|---|---|
| Pulttikehä | ~165 mm |
| Keskitys/kaulus | ~130 mm |
| Kiinnitysreikiä | 4 kpl (M8-sopiva reikä) |
Sovelluskohteet
- Pumput, puhaltimet, kuljettimet, kompressorit
- Koneikot ja kohteet, joissa vaaditaan 4-napainen ~1500 r/min moottori B35-kiinnityksellä
Asennusvinkit
- Tarkista jalka- ja laippamitat sekä kytkimen/hihnapyörän sovitus ennen asennusta
- Käytä oikeaa Δ/Y-kytkentää ja säädä moottorinsuoja nimellisvirralle
- Huolehdi jäähdytysilman kierrosta; pidä puhallin ja jäähdytysrivat puhtaina
